JYL100B手持式回路電阻測試儀采用鋰電池供電，外形小巧，并采用32位ARM內核作為處理的核心，對整機進行控制，數據處理、阻值顯示，無操作自動關機等功能，可測量各種高壓開關及電器的接觸電阻、回路電阻和變電站母線電阻，電力線接點電阻，焊縫接觸電阻。該儀器體積小、重量輕，測量速度快，方便了工作人員的使用。
一、JYL100B手持式回路電阻測試儀性能特點及技術指標
1.輸出電流及量程：
100A儀器 ：50A、100A,量程：0-4m（50A檔）0-2m（100A檔）
2.測試精度: 0.5% 最高分辨度： 0.1
3.輸出時間：1秒、3秒、10秒、30秒、60秒
4.中文菜單顯示，操作方便。
5.具有大容量存儲功能，可存儲1000條測試記錄。
6.節電功能：在無按鍵操作狀態下3分鐘內關閉液晶，5分鐘內關閉電源
7.充電時間： 8小時
8.工作溫度：﹣10℃～50℃
9.工作濕度：環境濕度＜90%RH
10.儀器重量：1㎏。
二、JYL100B手持式回路電阻測試儀系統介紹
1.儀器掛把。
2.充電孔：鋰電池充電器插孔。
3.I+ I-：輸出電流端子。
4.V+ V-：采樣電壓端子。
5.“保存”鍵：在顯示測試結果界面測量結束時按下保存當前數據
6.“測試”鍵：在測試界面按下開始測量
7.“▲”、“▼”、“”、“”選擇按鍵
8.確認鍵：確認當前選擇。
9.取消鍵：按下此鍵，菜單返回上一級。
10.電源鍵：測試完畢或中斷工作，按下此鍵儀器回到初始狀態。
三、JYL100B手持式回路電阻測試儀測試與操作方法
1.將隨機配備的專用測試線取出，其中紅、黑兩把測試鉗分別夾到被測試品的兩個采樣端，并用力摩擦接觸點，測試線的另一端與儀器的接線端子對應接好。（注意紅、黑顏色對應，且粗線接電流端子，細線接電壓端子）

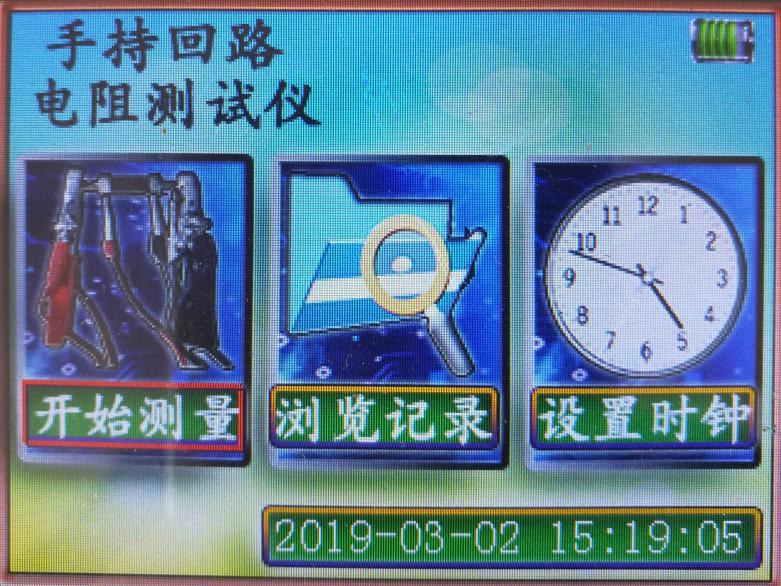

開機，屏幕顯示如 圖1：
圖1
儀器自檢后進入主菜單，如圖2
圖2
1)測試界面：進入此菜單，如圖3
圖3

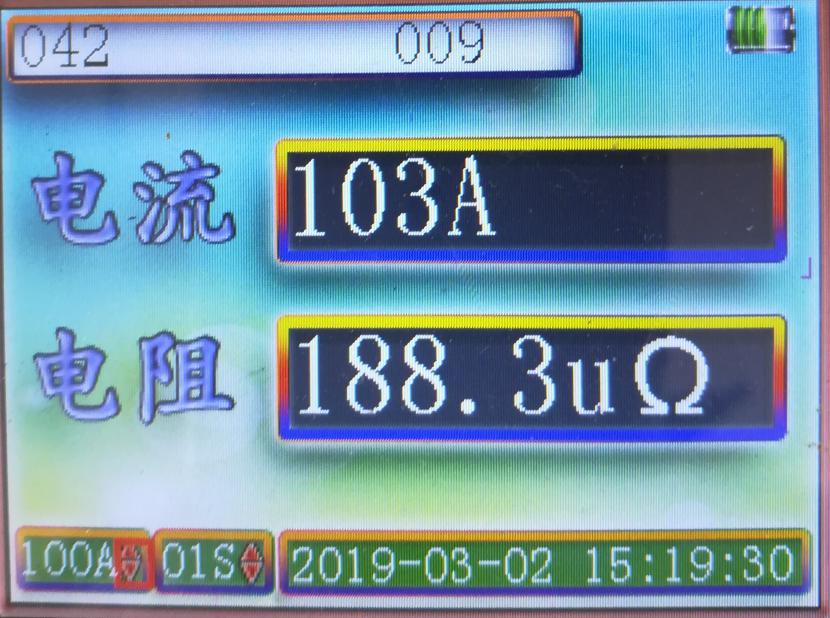

按 “”、“”鍵可循環選擇輸出電流和測試時間，“▲”、“▼”設置輸出電流或時間后，按“測試”鍵進入測試狀態，如圖4；測量結束后，蜂鳴器提示，讀秒倒數；如需保存數據，按“保存”鍵保存，如需再次測試則按“測試”鍵，按“取消”返回上一級菜單如圖3。
圖4

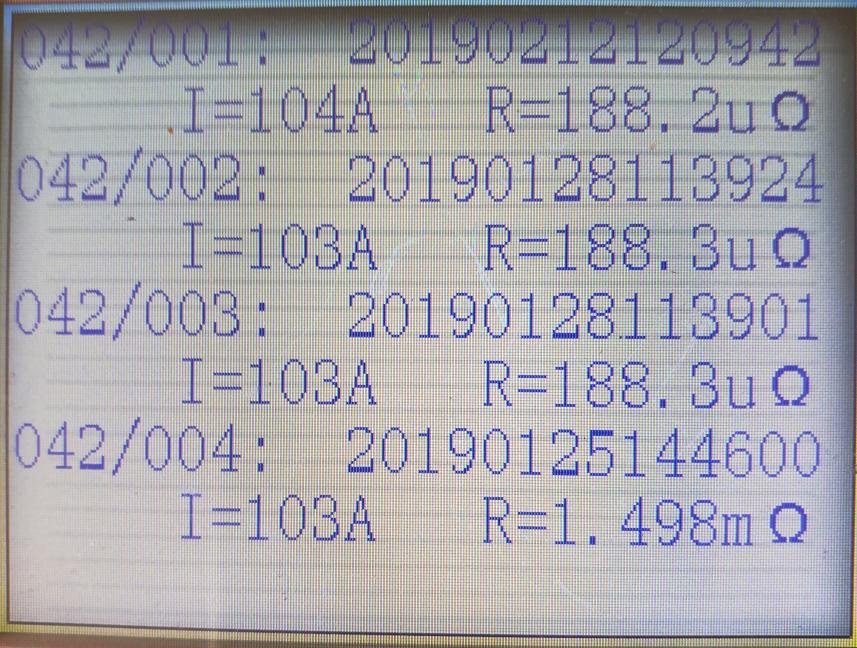

2）瀏覽記錄：選擇此菜單，如圖5：
按“▲”、“▼”鍵瀏覽記錄 “042”表示數據總存儲條數，“001”表示當前數據是最新數據，
圖5

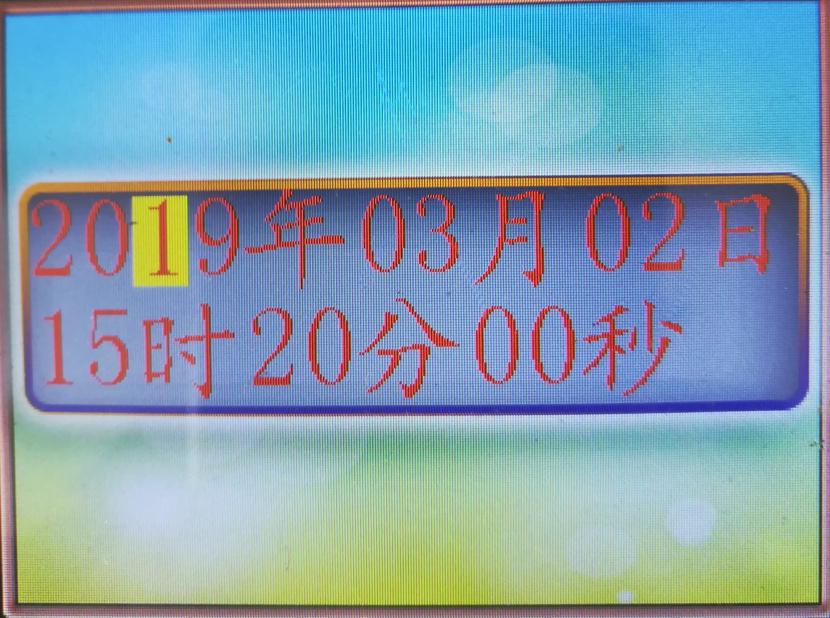

3調整時鐘：選擇此菜單，如圖6：
圖6
按“”、“”鍵移動光標選擇所要調整項，按“▲”、“▼”鍵調整數值。修改完成后如需保存按“確定”鍵退出，不需保存按“取消”鍵退出。
四、JYL100B手持式回路電阻測試儀注意事項
1使用前，儀器的接地端子必須良好接地。
2 試結束后，按復位鍵，關掉電源開關。注意：嚴禁帶電拆裝各測試電纜。
3 儀器出現不正?，F象，首先按復位鍵，使儀器復位。
4 對儀器進行維修必須由專業人員進行，不得自行處理。
5 本儀器為測量回路電阻使用，不允許測量感性回路。
五、JYL100B手持式回路電阻測試儀常見問題及解決方法
|
常見故障 |
故障分析 |
|
開機無顯示 |
1） 儀器內部插件松動 2） 2）計算機板故障 |
|
“超量程或線路未接好” |
1）儀器電源故障 2）A/D板故障 3）測試線接觸不良或未形成回路 |
六、JYL100B手持式回路電阻測試儀裝箱清單
手持回路電阻測試儀主機 壹臺
專用測試電纜 壹套
充電電源 壹條
塑殼機箱 壹只
裝箱單 壹張
操作手冊 壹本

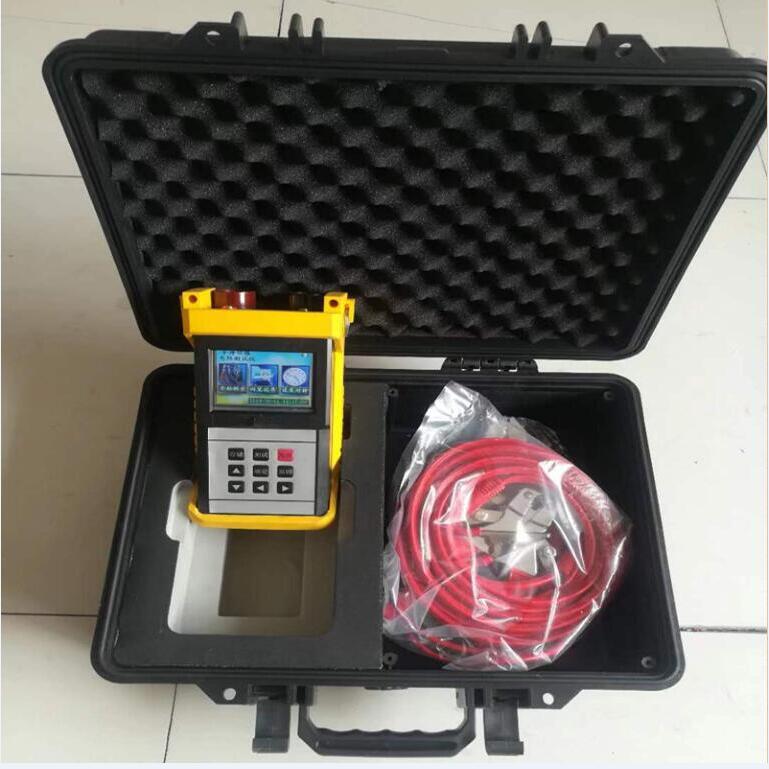

產品實拍圖片
